Soporte motor ángulo offset 1.25mm

Ajuste fino de geometría anglewinder con el soporte motor offset 1.25 mm de Avant Slot

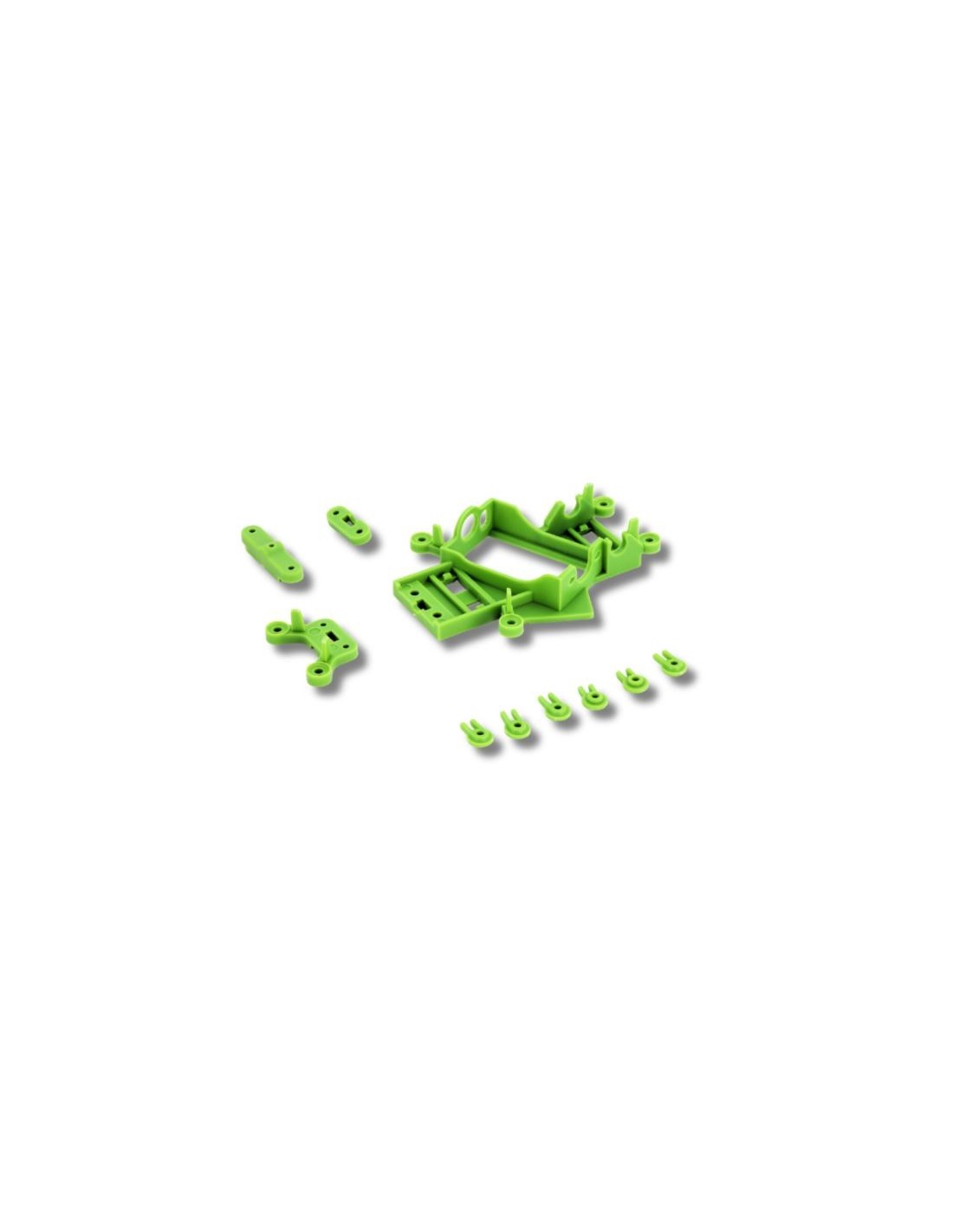

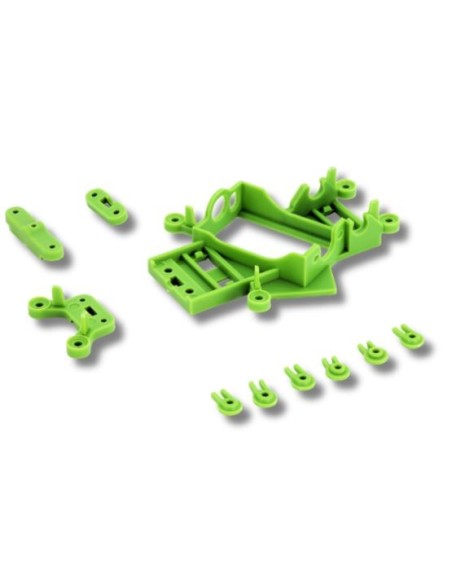

En la preparación de un coche slot de competición en escala 1/32, los detalles de geometría marcan la diferencia entre un tren de transmisión que trabaja con suavidad y uno que genera pérdidas mecánicas innecesarias. El soporte motor con ángulo offset de 1.25 mm de Avant Slot (ref. AV20575e) es la pieza que permite desplazar lateralmente la posición del motor en una configuración anglewinder, consiguiendo el alineamiento óptimo entre piñón y corona.

Función y rendimiento

El concepto de offset en un soporte de motor anglewinder hace referencia al desplazamiento lateral del eje del motor respecto a la posición central del chasis. Con 1.25 mm de offset, este soporte permite:

• Corregir la alineación entre piñón y corona cuando el montaje estándar no ofrece el engrane correcto.
• Reducir la fricción en la transmisión al conseguir un contacto más limpio entre los dientes del piñón y la corona.
• Adaptar distintas combinaciones de piñón/corona dentro de la configuración anglewinder sin modificar el chasis.
• Afinar la puesta a punto mecánica del coche sin necesidad de intervenir en elementos estructurales.

En la motorización anglewinder, el motor se sitúa en ángulo respecto al eje trasero, lo que requiere una gestión precisa de distancias y alineaciones para que la transmisión trabaje de forma eficiente. El uso de soportes con distintos valores de offset es una práctica habitual entre los preparadores más exigentes.

Compatibilidades y montaje

Este soporte está diseñado para montajes anglewinder en escala 1/32, dentro del ecosistema de repuestos Avant Slot. Para un resultado óptimo, es recomendable verificar la combinación de piñón y corona utilizada, así como el chasis receptor, antes de confirmar el valor de offset necesario. Avant Slot ofrece distintos valores de offset en su gama de soportes, por lo que conviene comparar opciones si se está explorando la configuración ideal para un montaje concreto.

Montaje y preparación

• Verificar previamente el juego entre piñón y corona con el soporte actual antes de decidir el offset necesario.
• Durante el montaje, asegurarse de que el motor queda correctamente fijado al soporte para evitar vibraciones.
• Comprobar la alineación visual y táctil del engrane una vez instalado, girando el eje trasero a mano antes de conectar el coche a la pista.
• Un engrane demasiado ajustado genera fricción; uno con demasiado juego provoca ruido y desgaste prematuro.

Errores frecuentes

• Asumir que el mismo valor de offset sirve para cualquier combinación de piñón/corona: cada combinación puede requerir un ajuste diferente.
• Montar el soporte sin revisar la perpendicularidad del motor respecto al eje trasero.
• Olvidar repasar el engrane tras un cambio de corona o piñón, aunque el soporte sea el mismo.

Preguntas frecuentes

¿Qué significa exactamente el valor offset de 1.25 mm en este soporte?

Indica que el eje del motor queda desplazado 1.25 mm respecto a la posición de referencia central del soporte estándar. Ese desplazamiento permite ajustar la distancia entre piñón y corona para conseguir el engrane correcto según la combinación de piezas utilizada.

¿Para qué escala está pensado este soporte?

Está diseñado para montajes en escala 1/32, que es la escala habitual de competición en club y una de las más extendidas en el hobby slot.

¿Es compatible con cualquier motor anglewinder?

El soporte está desarrollado dentro del sistema Avant Slot. Para confirmar la compatibilidad con un motor específico, es recomendable consultar el catálogo de repuestos de la marca o ponerse en contacto con nosotros antes del montaje.

¿Cómo sé si necesito un offset de 1.25 mm o un valor diferente?

Depende de la combinación de piñón y corona que uses y de la posición actual del motor en el chasis. La forma más práctica es medir el juego de engrane con el soporte actual y compararlo con el resultado deseado. Si el engrane queda demasiado apretado o con exceso de juego, cambiar el valor de offset es la solución más limpia.

¿Puedo usar este soporte en una configuración inline o sidewinder?

No. Este soporte está concebido específicamente para configuraciones anglewinder, donde el motor se monta en ángulo respecto al eje trasero. No es aplicable a montajes inline (motor longitudinal) ni sidewinder (motor transversal).

The Avant Slot AV20575e anglewinder motor mount with 1.25 mm offset is a precision replacement part for 1/32 scale slot car builds. Designed to fine-tune the alignment between pinion and crown gear in anglewinder setups, it helps reduce mechanical friction and improve transmission efficiency. An essential tuning component for competitive slot car racers looking to optimize their drivetrain geometry.
