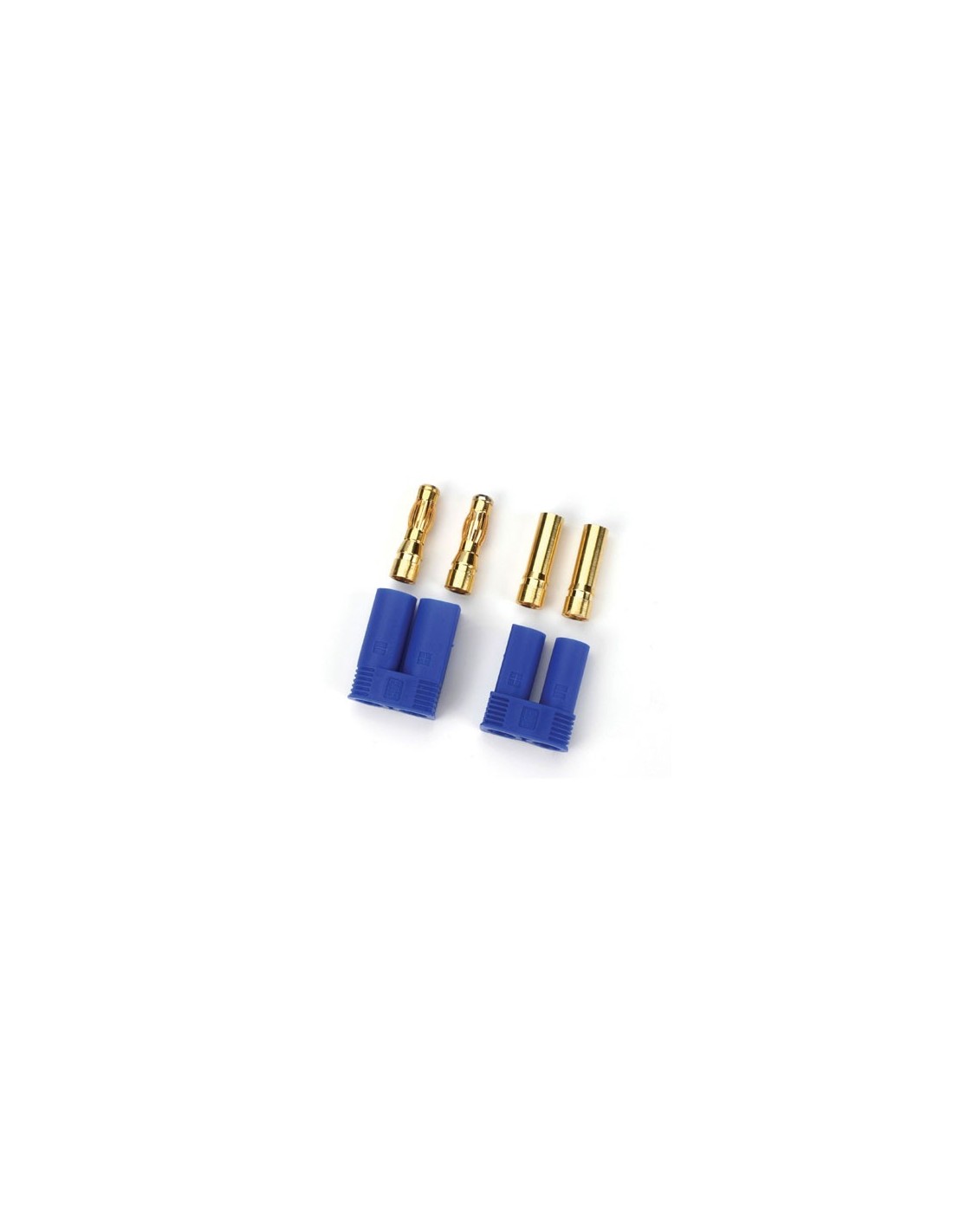

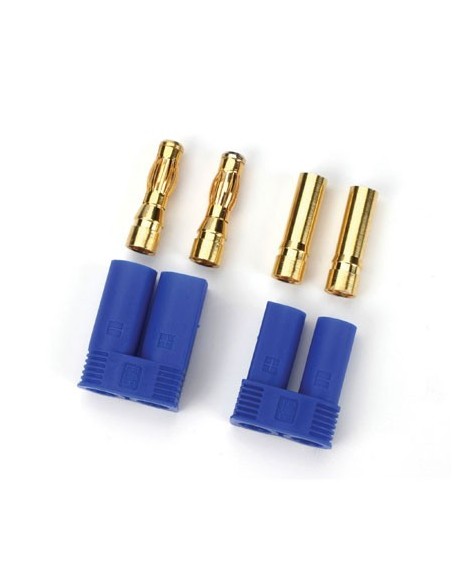

EC5 Device & Battery Connector

El conector EC5 que mantiene tus equipos siempre en línea

El EC5 Device & Battery Connector (ref. DYNC0023) es un conector de alta corriente del tipo EC5 diseñado para unir dispositivos y baterías de forma segura, estable y con la menor pérdida de energía posible. Su formato EC5 — con clavija de 5 mm de diámetro — es uno de los estándares más extendidos en el mundo del radiocontrol y la electrónica de modelismo, y por buenas razones: ofrece una superficie de contacto amplia, una inserción y extracción sencillas, y una retención mecánica que evita desconexiones accidentales.

Características principales

• Conector tipo EC5, clavija de 5 mm de diámetro.
• Incluye conector de dispositivo y conector de batería para formar el par completo.
• Diseñado para soportar altas intensidades de corriente continua.
• Cuerpo de plástico resistente al calor con contactos metálicos de alta conductividad.
• Sistema de inserción positiva que garantiza una conexión firme y sin vibraciones.
• Referencia: DYNC0023.

Aplicaciones recomendadas

Este conector está pensado para instalaciones donde la fiabilidad eléctrica no es negociable: baterías LiPo de alta capacidad, variadores, sistemas de alimentación para equipos RC de competición y cualquier circuito que demande un paso de corriente elevado. Si estás montando o reacondicionando un pack de baterías, o necesitas cambiar el conector de tu variador o cargador, el EC5 es una elección madura y probada.

Montaje y preparación

El proceso de soldadura es sencillo si se siguen las buenas prácticas: calienta bien el conector antes de aplicar estaño (los conectores EC5 actúan como disipadores de calor y requieren un soldador con potencia suficiente), aplica flux para una unión limpia y deja enfriar antes de insertar. Protege los cables con termorretráctil una vez acabada la soldadura para evitar cortocircuitos accidentales.

Preguntas frecuentes

¿Cuál es la diferencia entre el conector de dispositivo y el de batería en un EC5?

El conector de dispositivo lleva los pines macho (clavijas) y se instala típicamente en el variador o en el equipo receptor de energía, mientras que el de batería lleva los alvéolos hembra y se monta en el pack de celdas. Esta polarización mecánica evita inversiones de conexión.

¿El EC5 es compatible con el EC3 o el EC2?

No, los tamaños de clavija son distintos (5 mm en EC5 frente a 3,5 mm en EC3 y 2 mm en EC2), por lo que no son intercambiables físicamente. Si necesitas conectar equipos con distintos estándares, existen adaptadores específicos.

¿Qué potencia de soldador se recomienda para el EC5?

Dado que el cuerpo metálico del conector disipa el calor con rapidez, se recomienda un soldador de al menos 60-80 W para conseguir una unión limpia sin prolongar innecesariamente la aplicación de calor sobre el plástico del conector.

¿Cuántas unidades incluye la referencia DYNC0023?

La información disponible indica que se trata de un conector de dispositivo y uno de batería (el par funcional completo). Confirma las unidades exactas en la ficha de producto de la tienda.

¿Se puede reutilizar el conector EC5 tras desoldarlo?

En principio sí, siempre que los contactos no presenten deformaciones ni restos de estaño que reduzcan la sección de paso. Inspecciona visualmente el conector antes de reutilizarlo y sustitúyelo si detectas marcas de arco eléctrico o decoloración.

The EC5 Device & Battery Connector (DYNC0023) is a high-current EC5-type connector designed for reliable battery and device connections in RC cars, LiPo battery packs, and competition-grade electronics. With its 5 mm bullet contact, secure mechanical fit and low resistance, it is the go-to standard for hobbyists and RC racers who demand consistent power delivery. Available at Ministry of Hobby, your specialist for slot car parts, RC electronics and scale modelling accessories.

Información no disponible

No se ha podido confirmar con fuentes verificadas la intensidad máxima de corriente admitida (amperaje nominal), el fabricante original del conector ni si el producto incluye terminales de cable precableados o únicamente los conectores para soldar. Si necesitas estos datos, te recomendamos consultar directamente con nuestro equipo antes de realizar el pedido.
